Hệ thống báo cháy tự động hoạt động như thế nào ?

Hệ thống báo cháy và chữa cháy tự động: Giúp bạn tránh được những mối nguy hiểm do hỏa hoạn gây ra. Báo trước cho bạn những hiểm họa xắp xẩy ra. Bạn có thể dẽ dàng xử lí khi xảy ra sự cố. Cùng tìm hiểu sơ đồ nguyên lý và cách lắp đặt hệ thống báo cháy tự động mà Thăng Long cung cấp.

I. SƠ ĐỒ NGUYÊN LÝ HỆ THỐNG BÁO CHÁY ĐIỂN HÌNH

Nguyên lý hoạt động của hệ thống báo cháy tự động:
Thành phần chính trong tủ trung tâm báo cháy:  Bo mạch, bộ cấp nguồn phụ, pin dự phòng (ắc quy).

Tủ báo cháy địa chỉ 4 loop IFS7200 – EU
2. Các thiết bị thường gặp trên hệ thống báo cháy

– Đầu báo: đầu báo khói, đầu báo nhiệt, báo gas, báo lửa.
– Công tắc báo cháy (nút nhấn báo cháy khẩn cấp).

Đầu báo cháy khói

Nút ấn báo cháy
3. Thiết bị đầu ra
– Bảng hiển thị phụ (FS5200R - Unipos).

– Chuông đèn kết hợp FD8204C

II. Sơ đồ hệ thống báo cháy, chữa cháy tự động
Sơ đồ nguyên lý hoạt động của hệ thống báo cháy

Quy trình hoạt động của hệ thống báo cháy là một quy trình khép kín. Khi có hiện tượng về sự cháy (chẳng hạn như nhiệt độ gia tăng đột ngột, có sự xuất hiện của khói hoặc các tia lửa) các thiết bị đầu vào (đầu báo, công tắc khẩn) nhận tín hiệu và truyền thông tin của sự cố về trung tâm báo cháy. Tại đây trung tâm sẽ xử lý thông tin nhận được, xác định vị trí nơi xảy ra sự cháy (thông qua các zone) và truyền thông tin đến các thiết bị đầu ra (bảng hiển thị phụ, chuông, còi, đèn), các thiết bị này sẽ phát tín hiệu âm thanh, ánh sáng để mọi người nhận biết khu vực đang xảy ra sự cháy, đồng thời trung tâm điều khiển hệ thống vòi phun để xử lý kịp thời.
 SƠ ĐỒ ĐIỀU KHIỂN CỦA HỆ THỐNG BÁO CHÁY
Giải pháp kỹ thuật đối với hệ thống PCCC của công trình phải đảm bảo tính khoa học, kỹ thuật, mỹ thuật, phù hợp với các tiêu chuẩn, quy phạm của Nhà nước trong lĩnh vực PCCC, đồng thời mang tính khả thi cao, phù hợp với yêu cầu đã đặt ra của dự án. Hệ thống báo cháy, chữa cháy tại chỗ phải đáp ứng được các yêu cầu cơ bản sau:
Hệ thống báo cháy tự động được lắp đặt tại công trình: Sử dụng các thiết bị của hãng Hochiki hoặc Unipos thuộc các nước G7 sản xuất bao gồm các thiết bị sau:
Trung tâm báo cháy tự động được đặt tại phòng trực bảo vệ – nơi có nhân viên trực 24/24 giờ. Trung tâm báo cháy tự động này đáp ứng các yêu cầu sau:
+ Được cấp chứng chỉ UL, NFPA, EN54.
+ Ngoài chức năng báo cháy tự động có thể kết nối và điều khiển trực tiếp các hệ thống chữa cháy tự động bằng nước… Trung tâm báo cháy phải có chức năng kết nối với hệ thống khác.

Tủ báo cháy tự động FireNet Hochiki – UL, FM

• Nguyên lý của hệ thống báo cháy tự động

Hệ thống báo cháy tự động này được xây dựng trên cơ sở kỹ thuật sử lý vi điện tử và công nghệ TMD, kết hợp với các thiết bị phát hiện nhiệt, khói, chuông báo động, nút ấn chủ động.
Hệ thống báo cháy tự động được kết nối thành một khối liên kết bằng các dây dẫn tín hiệu, bình thường hệ thống luôn ở trạng thái hoạt động kể cả khi mất điện nhờ có nguồn điện ăc qui dự phòng.
Khi sự cố cháy nổ xảy ra hiện tượng kèm theo là sinh khói, nhiệt và lửa lúc này tại các vùng được lắp đặt các bộ cảm biến  cháy các đầu cảm biến khói.
Các bộ cảm biến này sẽ nhận biết được các hiện thượng của đám cháy và nó sẽ  truyền tín hiệu đó về trung tâm báo cháy . Khi chỉ có một tín hiệu báo cháy của một kênh bất kỳ tác động phải đưa ra tín hiệu ‘‘chú ý ’’ cùng với việc đó trung tâm báo cháy sẽ hiển thị rõ cho người sử dụng biết chính xác vị trí của vùng nào đang tác động để nhân viên vận hành biết . Sau khi trung tâm xử lý xác minh lại chính xác có cháy xảy ra không thì mới đưa ra tín hiệu báo cháy . Đồng thời  trung tâm sẽ phát tín hiệu báo động bằng chuông đèn  báo cháy, các vùng có sự cháy nổ được nhận biết cụ thể trên màn hình của trung tâm . Các vùng khác vẫn hoạt động bình thường.
THÔNG SỐ KỸ THUẬT CƠ BẢN CỦA TỦ BÁO CHÁY FS5200 - UNIPOS

• Bàn phím tùy chỉnh cho cài đặt và điều khiển
• Màn hình hiển thị LCD 4x20 hiển thị thông tin từng zone riêng biệt
• Cấu trúc menu thân thiện với người dùng
• Module tùy chọn cho đường dây tín hiệu báo động và báo cháy
• Thông báo các đầu báo bị loại bỏ
• Tự động reset những tình trạng báo lỗi
• Trạng thái “AND” cho đường dây tín hiệu báo cháy
• Tương thích đầu báo thông thường của hầu hết các nhãn hiệu khác hiện có trên thị trường

THÔNG SỐ KỸ THUẬT

CẤU HÌNH

Đầu báo khói quang Unipos – model FD8030

Đầu báo quang là loại đầu báo được chế tạo trên nguyên lý khuyếch tán và hấp thụ ánh sáng bởi các phân tử khói khi ánh sáng truyền trong không khí.
Bộ phận cơ bản trong cấu tạo đầu báo quang theo nguyên lý khuếch tán ánh sáng là một buồng tối, trong đó có các vách ngăn xắp xếp theo hình dích dắc để ngăn không cho đầu thu ( thường là tế bào quang điện) có thể trực thu trực tiếp ánh sáng  phát ra từ nguồn phát sáng (thường là các loại diode phát tia hồng ngoại).
Khi không có các phân tử khói lọt vào buồng tối tia sáng bị khuếch tán theo nhiều hướng khác nhau làm cho tế bào quang điện có thể thu được một phần ánh sáng phát ra từ nguồn sáng. Điện trở nội của tế bào quang điện giảm đi tương ứng với số lượng phân tử khí lọt vào buồng tối. Khi điện trở của tế bào quang điện giảm đến một ngưỡng nhất định, đầu báo chuyển sang chế độ hoạt độngvà gửi tín hiệu về trung tâm
Đầu báo khói quang chế tạo theo nguyên lý khuyếch tán giá thành hợp lý ,thời gian sử dụng có thể kéo dài hàng chục năm, độ tin cậy tương đối cao và rất dễ bảo trì sửa chữa. Khả năng phát hiện sớm đám cháy của các đầu báo quang loại này đối với khói trắng rất tốt (kém tác dụng đối với khói đen). Vì những lý do trên đầu báo quang chế tạo theo nguyên lý khuyếch tán là loại đầu báo được dùng phổ biến nhất hiện nay trong các hệ thống báo cháy tự động.

- Đạt tiêu chuẩn EN54-5 và EN54-7
- Chất liệu:  Nhựa ABS, màu trắng
- Trọng lượng (gồm đế): 0.1kg


THÔNG SỐ KỸ THUẬT


• Nút ấn báo cháy khẩn cấp bằng tay.

Nút ấn báo cháy FD3050 - Unipos
Nút nhấn khẩn cấp trong hệ thống PCCC được dùng khi con người phát hiện đám cháy trong tòa nhà.  Khi nhấn vào nút báo cháy khẩn cấp, tín hiệu báo cháy được truyền về tủ trung tâm báo cháy và tủ sẽ phát tín hiệu cảnh báo để người trong tòa nhà thoát nạn và tổ chức chữa cháy.
Nút ấn báo cháy có nhiều kích thước, hình dạng (tròn, vuông), có nắp kính bảo vệ bên ngoài hoặc không. Loại có nắp kính khi sử dụng cần phải đập bể kính.


Cấu tạo của nút nhấn báo cháy khẩn cấp
Tiêu chuẩn Châu Âu: EN54-11
Có đèn LED chỉ trạng thái
Có chìa khóa để thử (test)
Nguồn cấp:  12-30V DC
Độ nhạy: tiêu chuẩn EN54-5
Lớp bảo vệ:  IP40
Kích thước:  90x90x44mm
Chất liệu:  Nhựa ABS, màu đỏ


• Còi báo cháy trong nhà

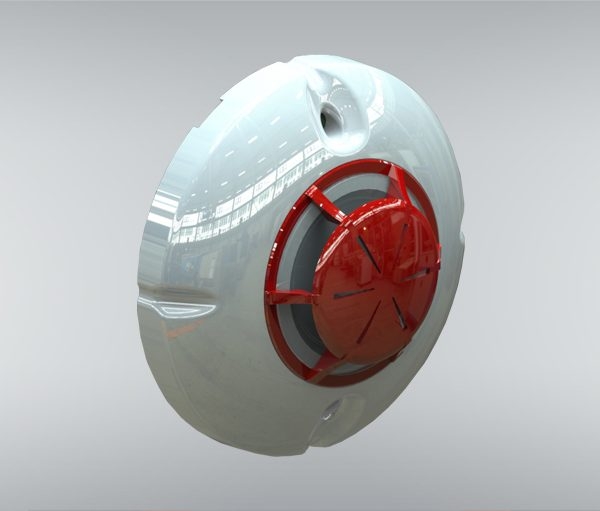

Còi báo cháy FD8204C – Unipos – xuất xứ EU
Chuông báo cháy được lắp đặt tại các hành lang hoặc lối lên xuống cầu thang bộ, cầu thang thoát hiểm và chỉ phát tín hiệu báo cháy khi có xảy ra báo cháy.
Còi báo cháy FD 8204C cảnh báo bằng âm thanh và đèn LED, đạt tiêu chuẩn EN54-3
Thông số kỹ thuật:
Voltage: 15-30V DC
Dòng điện: 9mA on 24 V DC
Âm lượng, type “Slow whoop” ở khoảng cách 1m: 90dB (А)
Tần số, pattern “Slow whoop”: 0.5 – 1,2 kHz
Nhiệt độ hoạt động: từ âm 10°С tới 50°С
Kích thước: Ø100, h47 mm
Trọng lượng: 0.075kg.
Cấp độ bảo vệ: IP 40
Chất liệu vỏ:  Nhựa ABS

• Đèn chỉ thị vị trí (đèn báo phòng)

Đèn báo cháy phòng được lắp đặt trước cửa của các phòng nhằm giúp chúng ta phát hiện nhanh chóng và kịp thời căn phòng bị cháy.
Đèn báo cháy phòng được kết nối với tất cả các đầu báo cháy ở trong phòng cần được bảo vệ, khi có cháy các đầu báo cháy hoạt động gửi tín hiệu về tủ trung tâm báo cháy, ngay lập tức đèn báo cháy phòng sẽ sáng đỏ và chúng ta dễ dàng phát hiện ra căn phòng bị cháy.
- Báo hiệu tại vị trí xảy ra cháy
Nguồn cấp: 5-30V
Dòng khi có tình trạng báo động:  40mA
Mạch kết nối:  2 dây
Lớp bảo vệ:  IP40
Kích thước:  75x75x22mm
* Module kết nối giám sát/ điều khiển:
Thông qua các module giám sát và điều khiển, tủ trung tâm báo cháy được liên kết với các hệ thống kỹ thuật của tòa nhà như : hệ thống thang máy, hệ thống quạt tăng áp buồng thang, hệ thống BMS, hệ thống hút khói hành lang, hệ thống quạt tăng áp cầu thang thoát hiểm, hệ thống âm thanh thông báo …
Hệ thống liên kết :
Hệ thống bao gồm các linh kiện, dây tín hiệu, hộp nối dây cùng các bộ phận khác tạo thành tuyến liên kết thống nhất các thiết bị của hệ thống báo cháy.
Dây tín hiệu 2×0,75mm2 ; 2×1,0mm2 ; 2×1,5mm2 ; cáp 20x2x0,5mm2 luồn trong ống gen chống cháy chôn chìm trong tường hoặc đi trên trần nhà.

• Nguồn điện dự phòng bao chay:

Nguồn cấp chính cho hệ thống được lấy từ lưới điện 220VAC của công trình cấp cho tủ trung tâm qua bộ ổn áp, các thiết bị khác của hệ thống làm việc với điện áp 24VAC được cấp bởi tủ trung tâm. Để đảm bảo cho hệ thống làm việc liên tục khi mất điện hoặc có cháy, chúng tôi dùng nguồn Acqui dự phòng có dung lượng đảm bảo cho hệ thống làm việc thường trực 24/24h ngay cả khi bị mất lưới điện (Bộ nguồn dự phòng cấp điện đủ để hệ thống báo cháy hoạt động được trong 12 giờ ở trạng thái giám sát, 01 giờ ở trạng thái báo cháy).

NỘI DUNG THIẾT KẾ HỆ THỐNG PCCC theo TCVN

1. Căn cứ vào Luật phòng cháy chữa cháy đã được Quốc hội nước Công Hoà Xã Hội Chủ Nghĩa Việt Nam khoá X, kỳ họp thứ 9 thông qua ngày 29/06/2001.
2. QCVN 06:2010/BXD “Quy chuẩn kỹ thuật quốc gia về an toàn cháy cho nhà và công  trình”.
3. QCVN 08: 2009/BXD “ Quy chuẩn kỹ thuật quốc gia về công trình ngầm đô thị”
Phần 2: Gara ô tô.
4. Tiêu chuẩn Việt Nam TCVN 7336-2003 “Hệ thống chữa cháy tự động Sprinkler - Yêu cầu thiết kế và lắp đặt”
5. Tiêu chuẩn Việt Nam TCVN 2622-1995 "Phòng cháy, chữa cháy cho nhà và công trình. Yêu cầu thiết kế"
6. Tiêu Chuẩn Việt Nam  TCVN 6160-1996 “ Phòng cháy, chữa cháy - Nhà cao tầng yêu cầu thiết kế”
7. Tiêu chuẩn Việt Nam TCVN 6161-1996 Phòng cháy chữa cháy chợ và trung tâm thương mại – Yêu cầu thiết kế.
8. Tiêu chuẩn Việt Nam TCVN 5738-2001 "Hệ thống báo cháy - Yêu cầu kỹ thuật".
9. Tiêu chuẩn Việt Nam TCVN 5760-1993 "Hệ thống chữa cháy - Yêu cầu chung về thiết kế, lắp đặt và sử dụng".
10. Tiêu chuẩn Việt Nam TCVN 4513-1988 cấp nước bên trong tiêu chuẩn thiết kế.
11. Tiêu chuẩn Việt Nam TCVN 3254-89 "An toàn cháy- Yêu cầu chung"
12. TCVN 3890-2009 “Phương tiện phòng cháy và chữa cháy cho nhà và công trình – Trang bị, bố trí, kiểm tra, bảo dưỡng”
13. Tiêu chuẩn Việt Nam TCVN 5687:2010 - Thông gió, điều hòa không khí – Tiêu chuẩn thiết kế
Sổ tay công tác chữa cháy do cục cảnh sát PCCC – Bộ Công An ban hành 1996
Thiết bị chữa cháy tự động của trường Đại học PCCC ban hành năm 2000.
